一、系統概述

　　水產養殖環境智能監控系統是面向水產養殖集約、高產、高效、生態、安全的發展需求，基于智能傳感、無線傳感網、無線通信、智能處理與智能控制等物聯網技術的開發，集水質環境參數在線采集、智能組網、無線傳輸、智能處理、預警信息發布、決策支持、遠程自動控制等功能于一體的水產養殖物聯網系統。

　　1.1系統拓撲圖

　　二、系統組成及功能

　　水產養殖環境智能監控系統主要由傳感器部分、傳輸部分、控制部分和軟件監控平臺組成。

　　系統組成

　　1.傳感器部分

　　溫度傳感器、光照傳感器、溶解氧傳感器、PH值傳感器、氨氮含量傳感器、亞硝酸鹽含量、水溫等傳感器。通過這些傳感器可以實時監測水質的各種信息。

　　2.傳輸部分

　　提供有線（RS232/RS485）、無線（GPRS/GSM/ZIGBEE）、北斗衛星傳輸等。  3.控制部分

　　通過傳感器采集的信息，設置相關的控制條件后，可以控制水泵、電磁閥、風機、天窗等設備，實現自動化控制。

　　三、系統功能

　　1.溫度監測及控制

　　溫度是影響水產養殖的重要環境之一，這其中包括進水口溫度，池內溫度，養殖場空氣溫度等。根據經驗總結，在適合的水溫范圍內：1）水溫越高，魚類攝食量越大，更快生長；2）水溫越高，孵化時間越短。計算好合適的水溫，對魚的生長起到重要的作用。物聯網監測系統可24小時全天候監測養殖場水域的水體溫度，當溫度高于或低于設定范圍時，系統自動報警，并將現場的情況通過短信發到用戶的手機上，監控界面彈出報警信息。用戶可通過重新設置，自動打開水溫控制設備，當水溫恢復正常值時，系統會自動關閉。

　　2.光照監測及控制

　　光照時間長短、強弱決定著魚類生長的繁殖周期和生產品質，光照系統會自動計算水域養殖時魚類需要的光照時間長短，是否需要開關天窗。

　　3.PH值監測及控制

　　PH值過低，水體呈酸性，會引起魚類魚鰓病變，氧的利用率降低，造成魚類生病或者水中細菌大量繁殖。系統安裝PH值測試探頭，當水體PH值超過正常范圍時，水口閥門自動開啟，進行換水。

　　4.溶解氧監測及控制

　　溶解氧的含量關系魚類食欲、飼料利用率、魚類生長發育速度等，當水體溶解氧含量降低時，系統會自動打開增氧泵增益。

　　5.氨氮含量監測及控制

　　養魚池塘中的氨氮來源于餌料、水生動物排泄物、肥料等，氨氮含量超高，會影響魚類生長，過高則會造成魚類中毒死亡，給生產帶來重大損失。系統監測氨氮含量，超出正常值范圍時，就要對養殖區進行清潔或換水。

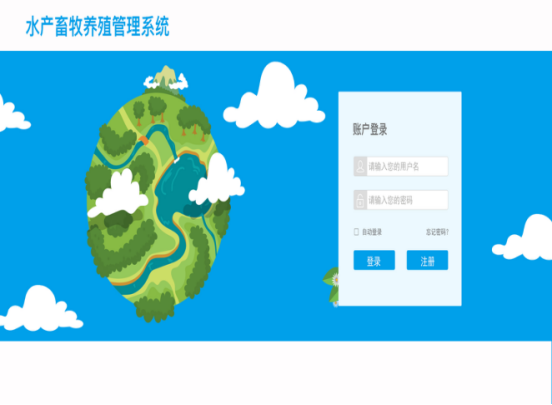

　　四、軟件監控平臺

　　1.用戶可以通過PC機、手機、PDA等信息終端登錄軟件監控平臺，實時掌握養殖水質環境信息，及時獲取異常報警信息及水質預警信息，并可以根據水質監測結果，實時自動地調整控制設備，實現水產養殖的科學養殖與管理，最終實現節能降耗、綠色環保、增產增收的目的。

　　2.控制模式有手動模式和自動模式，集合了工業的成熟穩定技術、界面簡單易操作等特點。

　　3.智能化自動調控，PC端實時在線監測界面，采用統一的人機界面、靈活方便的操作方式。

　　4.數據實時曲線圖，趨勢圖查詢服務可方便您觀察一段時間內檢測值變化較大的檢測點。

　　5.自動模式下，設備自動根據上下限自動調節控制。
